一、概述

　　DF-360多波束吊放成像聲吶為船載小型水下視頻觀測成像系統，通過探頭深度變化和垂直波束掃描，可以得到一定區域內水下2D聲學影像，為水下觀測及搜救提供快速、全景式觀測方案。

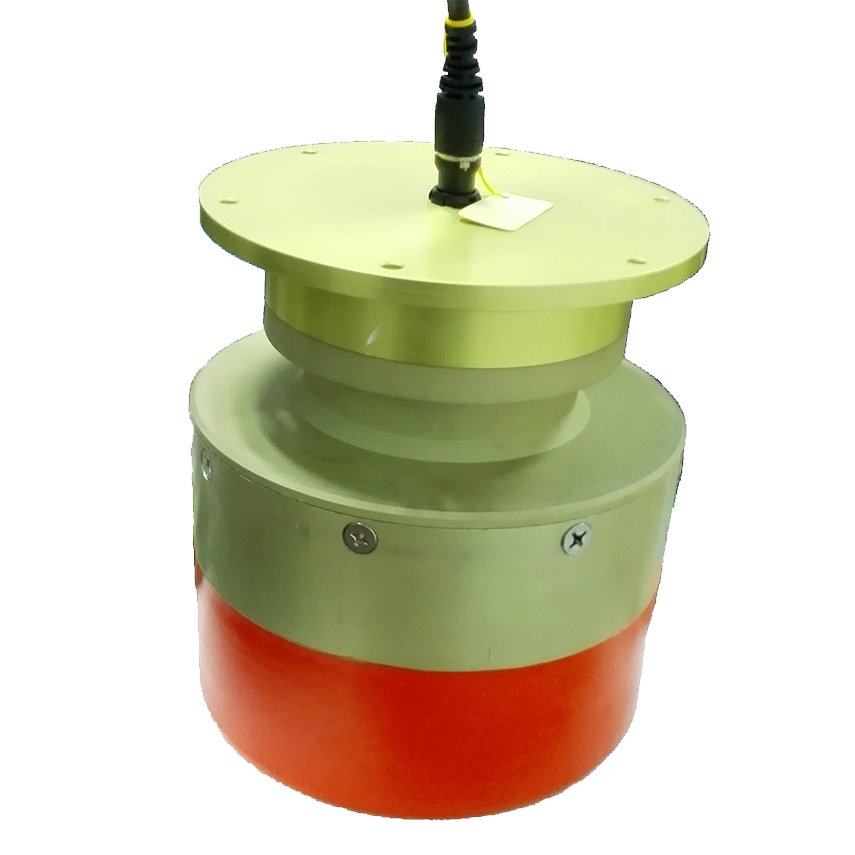

一體化探頭                                                                                  系統整體結構

二、主要構成

　　DF-360吊放聲吶系統由一體化水下探頭、小型絞車、電纜及顯控臺（可用工控機替代）組成。水下探頭整體為圓柱體（上端可附加導流結構）。聲吶圖像工控機高清屏顯示，同時給出探頭深度及姿態信息。

   湖底地形紋路                                         水面船殼回波

　　DF-360吊放聲吶有兩種工作模式：1）快掃模式，將探頭放置于水下一定深度，通過垂直波束掃描，快速形成水下三維圖像。2）探頭朝水平面發射單波束，通過絞車做上下升降運動。將多幀圖像綜合得到完整的水層掃描圖。該方式得到完整2D圖像需要探頭進行一次升/降行程，速度較慢，但圖像精度較高。

　　DF-360吊放聲吶通過水密纜內千兆網與顯控系統連接，進行圖像顯示及數據保存等功能，可以通過后期處理得到更為精細的圖像。

三、主要用途

　　DF-360吊放聲吶為軍警民多用途聲吶，可用于水下蛙人、UUV等目標物探測；警用包括大范圍水下搜救，包括落水交通工具、溺水人員及物品搜尋；民用范圍更加廣泛，包括江河湖海人員救生及落水物品打撈、江河環境漁業資源監測、水下施工過程監控等諸多用途。

　　該設備屬于大面積水域快速探查設備，在疑似目標排查時，如果與我司的潛用手持成像聲吶配合使用，可以快速確認目標，極大地提高搜救效率。

　　我司船用成像聲吶產品還可提供前視避碰，升降式對底成像等產品。

四、聲吶主要技術參數及規格
　　HT-90聲吶系統主要技術參數：
